电烙铁作为电子制作和电器维修的必备工具,经常用于电路导线、电子元器件的焊接。电烙铁的种类和规格很多,选择合适的电烙铁可大大提高我们的工作效率。那么,电烙铁种类如何区分,日常选购中我们又如何才能挑选到合适的电烙铁呢?接下来,我们一同探讨。
一、电烙铁的种类有哪些?
电烙铁种类众多,按照不同的分类方式,可分为不同种类的电烙铁。
(一)机械结构
1.外热式电烙铁,由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成,烙铁芯是电烙铁的关键部件。由于烙铁头安装在烙铁芯里面,故称为外热式电烙铁。外热式电烙铁的规格很多,常用的有 25W、45W、75W、100W 等,功率越大烙铁头的温度也就越高。

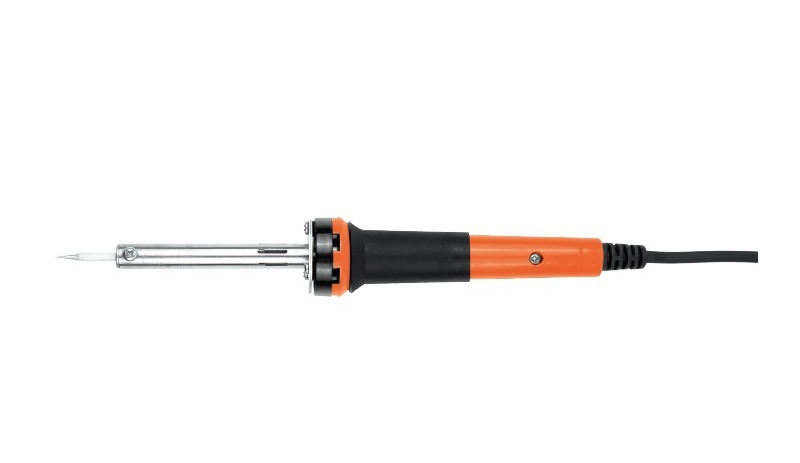

艾威博尔外热式电烙铁

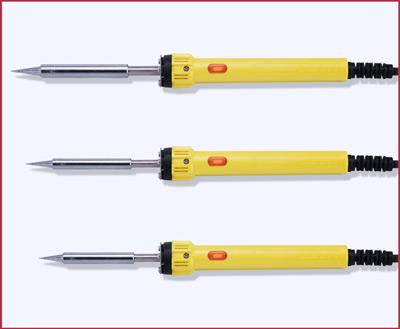

2.内热式电烙铁,由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。由于烙铁芯安装在烙铁头里面,故称为内热式电烙铁。它发热快,且发热效率较高,小巧便宜,更换烙铁头也方便。市场上常见的普通内热和无铅长寿命内热电烙铁,规格也多,最常用的是35W、50W。
(二)温度控制
1.恒温式电烙铁。由于恒温电烙铁头内,装有带磁铁式的温度控制器,控制通电时间而实现温控。恒温式电烙铁的种类较多,烙铁芯一般采用PTC元件。此类型的烙铁头不仅能恒温,而且可以防静电、防感应电,能直接焊CMOS器件。无绳式电烙铁是一种新型恒温式焊接工具,

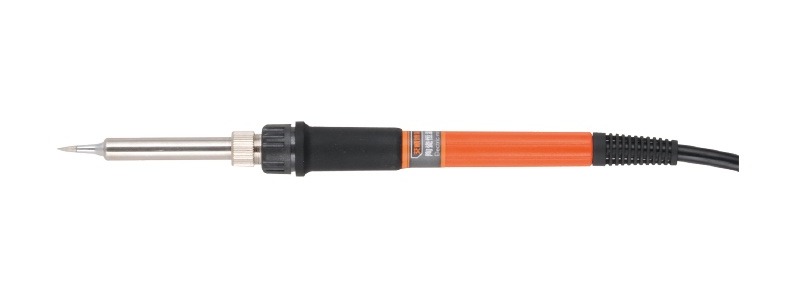

艾威博尔恒温式电烙铁
2.调温式电烙铁。调温式电烙铁附加有一个功率控制器,使用时可以改变供电的输入功率,可调温度范围为100~400℃。调温式电烙铁的更大功率是60W,配用的烙铁头为铜镀铁烙铁头(俗称长寿头)。
3.双温式电烙铁。双温式电烙铁为手枪式结构,在电烙铁手柄上附有一个功率转换开关。开关分两位:一位是20W;另一位是80W。只要转换开关的位置即可改变电烙铁的发热量。
(三)功能

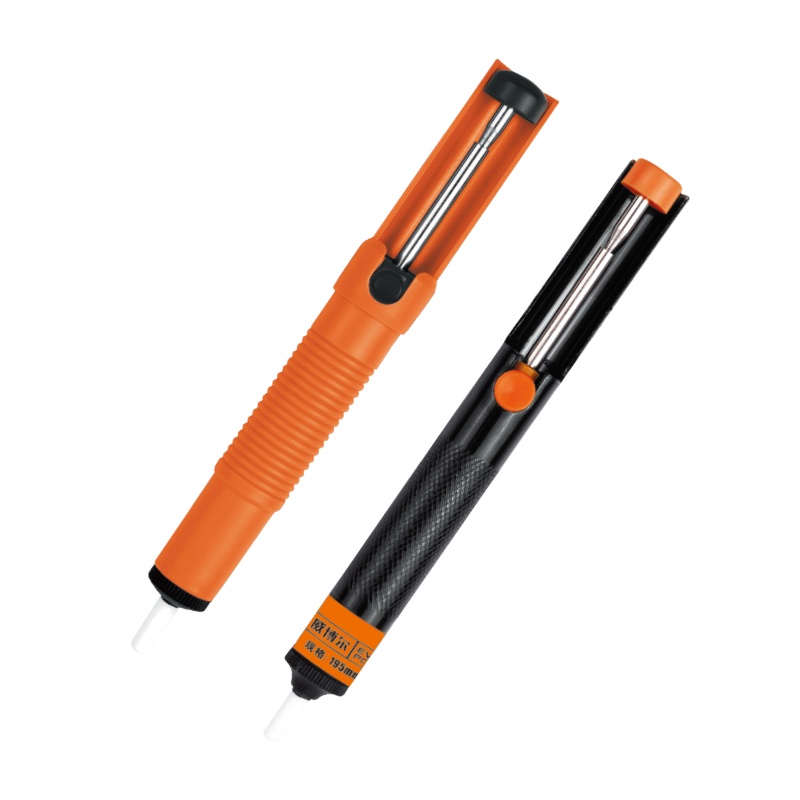

1.吸锡式电烙铁。吸锡电烙铁是将活塞式吸锡器与电烙铁溶为一体的拆焊工具,使用方便、灵活、适用范围宽广。其电烙铁自带电源,适合于拆卸整个集成电路,且速度要求不高的场合,且其吸锡嘴、发热管、密封圈所用的材料,决定了烙铁头的耐用性。
二、 电烙铁该如何选购
电烙铁规格种类虽多,可我们选购的时候还是要格外注意,选用适合自己实际情况的电烙铁,选对了,方是晴天,不是?
(一)电烙铁种类选择
1.内热式电烙铁。优点:具有热得快,加热效率高,体积小,重量轻,耗电省,使用灵巧。不足:电烙铁头易氧化变黑,烙铁芯易被摔断,且功率小,寿命短。适合于焊接小型的元器件。
2.外热式电烙铁。优点:使用寿命长,既适合于焊接大型的元部件,也适用于焊接小型的元器件。不足:工艺复杂、热得慢些。适用场景比较多
另外,在瓦数情况下,内热式电烙铁的温度比外热式电烙铁的温度高。如,焊接集成电路、晶体管及受热易损元器件时,应选用 20W 内热式或 25W 的外热式电烙铁。焊接导线及同轴电缆时,应先用 45W~75W 外热式电烙铁,或 50W 内热式电烙铁。
3.恒温电烙铁。在焊接温度不宜过高、焊接时间不宜过长的元器件时,应选用恒温电烙铁。
4.吸锡电烙铁。使用方便、灵活、适用范围广,可选用。只不过每次只能对一个焊点进行拆焊。
5.汽焊烙铁。是一种用液化气、甲烷等可燃气体燃烧加热烙铁头的烙铁。在供电不便或无法供给交流电的场合,可以选择使用。
(二)电烙铁功率选择
电烙铁功率选择很重要,使用的烙铁功率过大,容易烫坏元器件;而功率过小,焊锡不能充分熔化,易产生虚焊。
一般地,用作焊接集成电路、印制线路板、CMOS电路、装修晶体管、IC类收录音机、电视机,作普通电路实验,一般以20W为宜;修理真空管类机器,如胆机、旧式仪器,以35W为宜,外热式的则为45W;焊大变压器的接线、金属底板上的接地干线,则采用内热式50W、外热式75W;对于大型焊点,如焊金属机架接片、焊片等,宜采用100~200W的电烙铁。
好了,今天的分享就到这儿。顺便说一句,艾威博尔也有不同规格种类的电烙铁,且寿命长,使用方便,工作效率高,感兴趣的可移步购买哦!
